¿Qué es un relé de seguridad y por qué es clave en la automatización industrial?
El relé de seguridad es un componente fundamental en los sistemas de automatización industrial modernos. Diseñado para proteger tanto a los operarios como a los equipos, su función principal es interrumpir la energía eléctrica de forma segura y confiable cuando se detecta una situación de riesgo o falla en un sistema.
En este artículo te explicamos en detalle qué es un relé de seguridad, cómo funciona, qué tipos existen y por qué es indispensable en cualquier instalación industrial.
¿Qué es un relé de seguridad?
Un relé de seguridad es un dispositivo electromecánico o electrónico que supervisa funciones críticas de seguridad en maquinarias y procesos. Ante la detección de una condición peligrosa, activa una respuesta segura, como desconectar la alimentación eléctrica o detener el funcionamiento de un motor.
Este tipo de relé no trabaja de forma aislada, sino que se integra dentro de un circuito de seguridad más amplio. Actúa como puente entre dispositivos de seguridad (como botones de parada de emergencia o cortinas de luz) y los componentes eléctricos de la máquina.
¿Para qué sirve un relé de seguridad?
Un relé de seguridad cumple múltiples funciones que permiten reducir riesgos, evitar daños y proteger vidas:
• Monitorear en tiempo real dispositivos como paradas de emergencia, sensores de puerta, escáneres de seguridad, etc.
• Detectar fallas en los circuitos, como cortocircuitos, contactos soldados o rotura de cables.
• Ejecutar una respuesta segura (por ejemplo, detener un motor) cuando se identifica una condición de peligro.
• Verificar el estado interno del propio relé y realizar autodiagnóstico constante.
¿Cómo funciona un relé de seguridad?
El funcionamiento de un relé de seguridad se basa en la supervisión continua de entradas provenientes de dispositivos de seguridad. Cuando todo está en condiciones normales, permite que la maquinaria opere. Si detecta una falla o una acción del usuario (como presionar una parada de emergencia), interrumpe automáticamente el circuito de energía.
Además, los relés de seguridad están diseñados con redundancia y contactos guiados positivamente, lo que significa que incluso si uno de sus componentes internos falla, el sistema sigue siendo capaz de actuar de forma segura.
Características principales de un relé de seguridad
• Fail-safe: Diseño que garantiza una desconexión segura incluso ante fallas internas.
• Canal doble (redundancia): Utiliza entradas dobles para validar señales y prevenir fallas no detectadas.
• Autodiagnóstico: El relé se verifica a sí mismo constantemente para detectar errores internos.
• Compatibilidad con estándares internacionales: Cumple con normas como ISO 13849, IEC 62061, y SIL/PL.
• Indicadores LED: Muestra el estado de funcionamiento, diagnóstico y reinicio.
Tipos de relés de seguridad
Existen distintos tipos de relé de seguridad, dependiendo de la función o aplicación:
• Relé de parada de emergencia (E-Stop): Monitorea el botón de emergencia de una máquina.
• Relé de doble canal: Asegura redundancia en la señal de entrada.
• Relé de puertas de seguridad: Detecta la apertura de protecciones físicas o portones.
• Relé para dos manos: Usado en prensas y máquinas peligrosas, requiere el uso simultáneo de ambas manos para operar.
Aplicaciones comunes del relé de seguridad
Los relés de seguridad se utilizan en una amplia variedad de industrias:
Industria manufacturera
Protección de operarios en líneas de producción automáticas, prensas hidráulicas, robots industriales y máquinas de embalaje.
Automatización de procesos
Supervisión de sensores, control de válvulas, sistemas de parada segura en plantas químicas o alimenticias.
Logística y almacenamiento
Sistemas de seguridad en transportadores, elevadores, lectores automáticos y clasificación de paquetes.
Energía y minería
Protección de generadores, subestaciones, cintas transportadoras, perforadoras y más.
Beneficios de utilizar un relé de seguridad
• Protección de vidas humanas: Elimina el riesgo de lesiones graves.
• Reducción de tiempos de inactividad: Previene fallos catastróficos antes de que ocurran.
• Cumplimiento normativo: Ayuda a cumplir con exigencias legales de seguridad laboral.
• Aumento de la confiabilidad del sistema: Mejora la disponibilidad y reduce costos de mantenimiento.
Normas relacionadas con los relés de seguridad
Para que un relé de seguridad sea considerado confiable, debe cumplir con normas internacionales como:
• ISO 13849-1: Seguridad de máquinas – Partes del sistema de control relacionadas con la seguridad.
• IEC 62061: Seguridad funcional de sistemas eléctricos, electrónicos y programables.
• EN 60204-1: Seguridad eléctrica en maquinaria.
• SIL y PL: Niveles de integridad de seguridad (SIL) y niveles de desempeño (PL) que clasifican la robustez del sistema de seguridad.
El relé de seguridad es mucho más que un simple componente eléctrico. Es un elemento clave en cualquier sistema de automatización industrial, diseñado para prevenir accidentes, reducir riesgos y proteger tanto a personas como a equipos.
Su correcta selección e implementación pueden marcar la diferencia entre una operación segura y una con consecuencias graves.
Si trabajás con maquinaria industrial, integrar relés de seguridad en tus sistemas no es solo una recomendación técnica—es una inversión inteligente en seguridad y productividad.

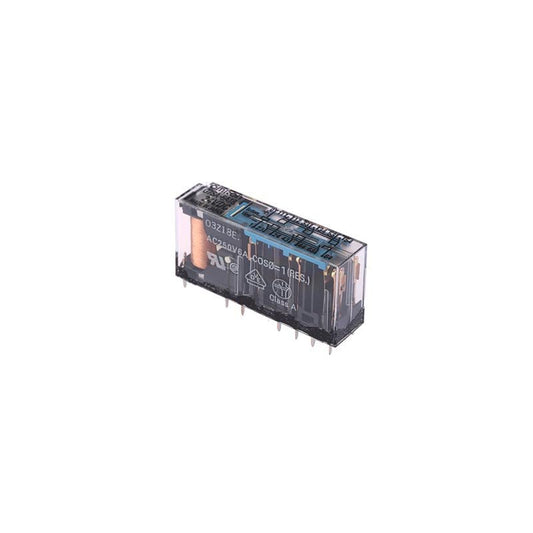

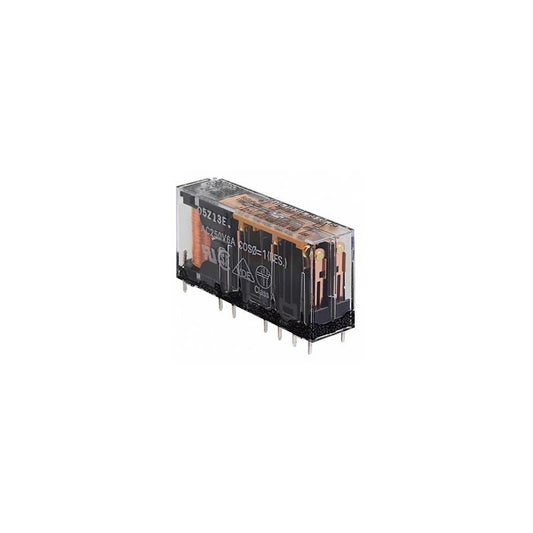

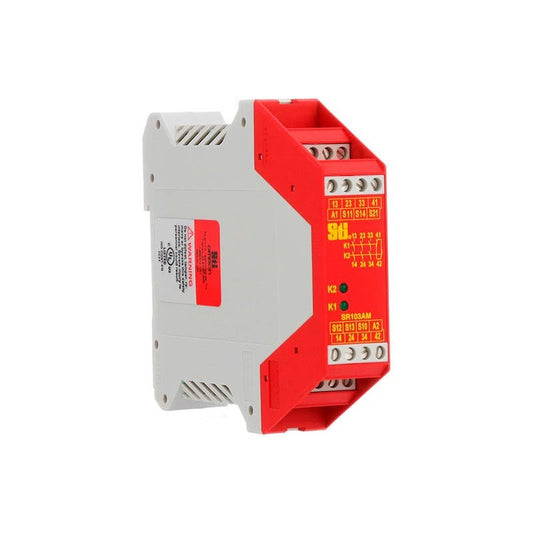

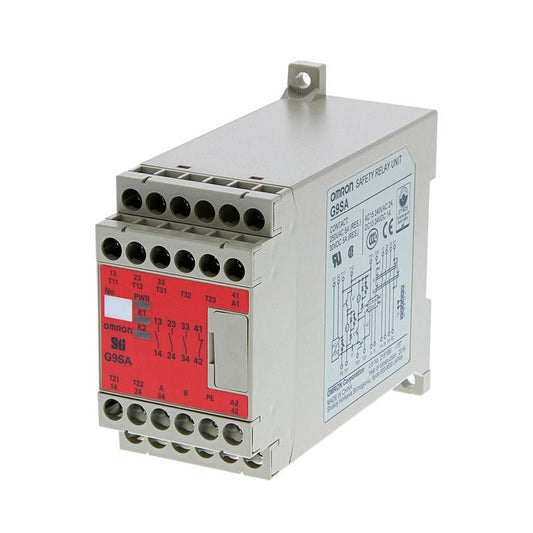

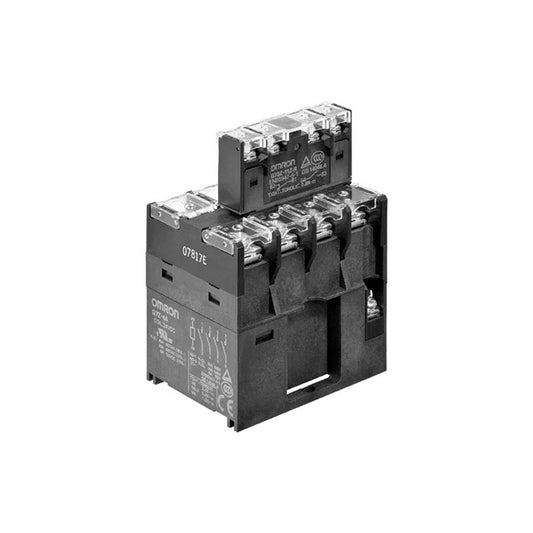

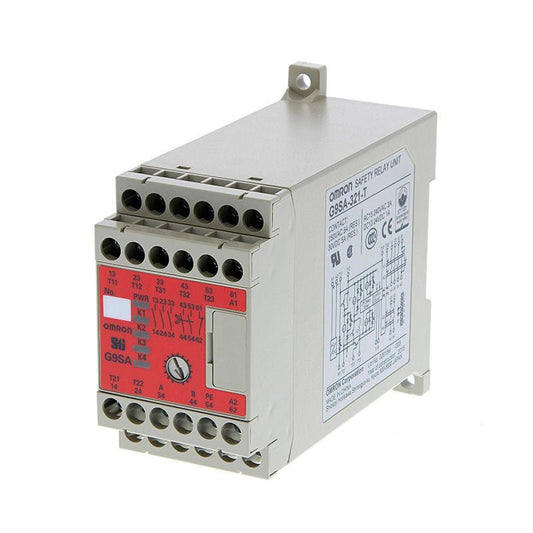

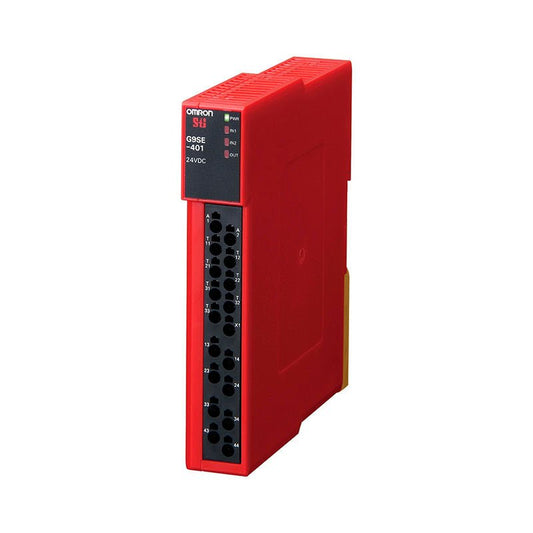

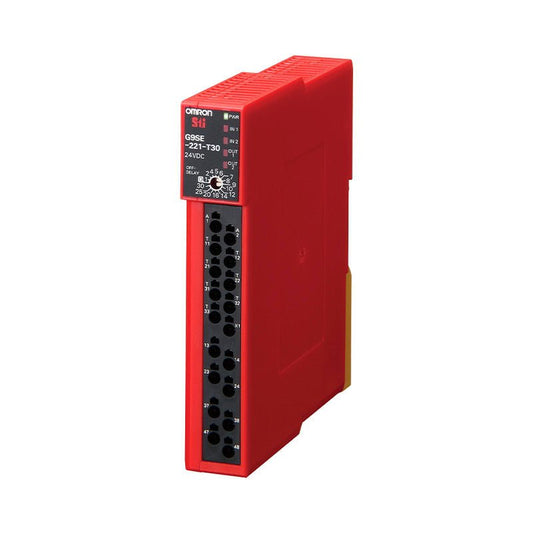

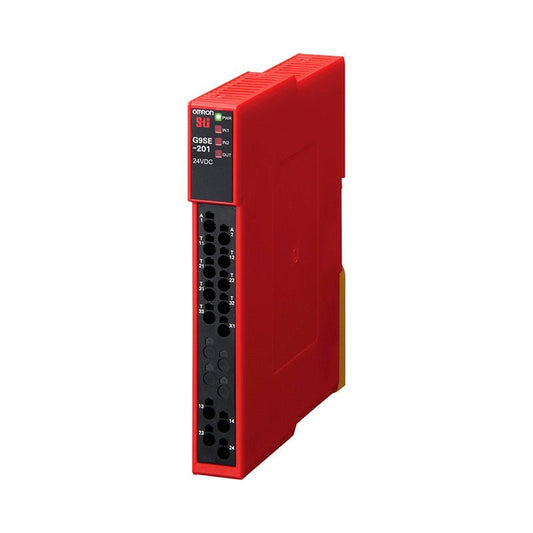

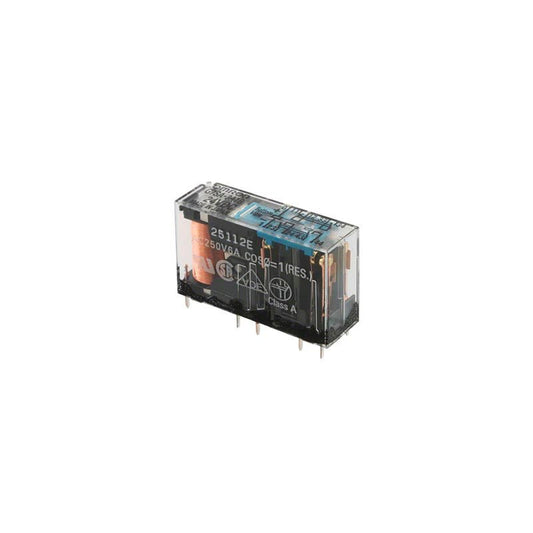

Los relés de seguridad Omron
Los relés de seguridad Omron garantizan la protección avanzada de equipos y personal en entornos industriales. Con funciones como monitoreo de señales de interruptores de emergencia y sistemas de parada, estos relés cumplen con los más altos estándares de seguridad. Su diseño robusto asegura fiabilidad incluso en condiciones exigentes.
Ideales para aplicaciones en plantas de producción y líneas de ensamblaje, los relés de seguridad Omron contribuyen a la seguridad operativa, reduciendo riesgos y mejorando la eficiencia. Con fácil integración y mantenimiento, son la opción confiable para mantener tus instalaciones seguras y funcionando de manera óptima.
¿Querés ayuda para elegir el mejor relé de seguridad para tu instalación? Contactanos y te asesoramos sin compromiso.
