Una importante refinería ha optado por implementar el sistema de Remote I/O IS1+ en su versión de alta disponibilidad para el monitoreo y control de procesos críticos en áreas clasificadas como Zona 2, donde existe un riesgo potencial de atmósferas explosivas. Este sistema avanzado de entrada y salida remota es una solución diseñada específicamente para ofrecer una operación confiable en entornos industriales de alto riesgo, como las refinerías, donde la seguridad y la continuidad operativa son prioritarias.
Diseño Redundante para una Alta Disponibilidad
La arquitectura del sistema Remote I/O IS1+ se ha diseñado con redundancia en cada uno de sus componentes críticos. Utiliza módulos de potencia y módulos de CPU redundantes, lo que permite una continuidad operativa en caso de fallo de alguno de estos módulos. Asimismo, el sistema se comunica con el sistema de control central mediante una red PROFIBUS DP redundante, asegurando la transmisión de datos incluso si uno de los canales de comunicación falla.
Tanto el suministro eléctrico de 230 Vca como el sistema de calefacción interna, el cual previene la formación de condensado, están diseñados con redundancia para maximizar la disponibilidad. Esto permite al sistema funcionar sin interrupciones, independientemente de las condiciones ambientales o posibles fallos en la alimentación principal.
Monitoreo Ambiental Continuo y Protección Avanzada
Para mantener condiciones óptimas dentro de la estación de Remote I/O, un sensor interno mide la temperatura y la humedad en tiempo real, notificando cualquier variación significativa al sistema de control. Además, el sistema incluye protección contra sobretensiones en todos los cables de suministro y de bus de campo, lo cual reduce los riesgos de daño en los equipos ante picos de tensión.

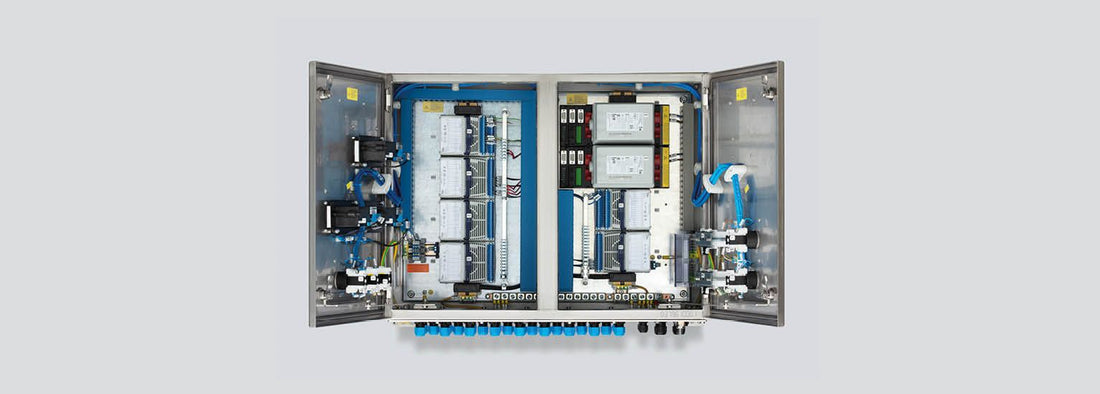

El envolvente está fabricado en acero inoxidable SS316L, altamente resistente a la corrosión, lo cual garantiza durabilidad en ambientes industriales exigentes. Para facilitar el mantenimiento, la envolvente incluye iluminación interna automática, proporcionando una mejor visibilidad a los técnicos de servicio.
Integración en Zonas ATEX y Flexibilidad de Uso
Un requisito importante de esta estación de campo es su capacidad para integrarse fácilmente en una Zona 1 ATEX si es necesario. Esto puede lograrse con una sencilla sustitución de los módulos de potencia y CPU por sus versiones adecuadas para Zona 1, sin necesidad de realizar cambios significativos en el sistema.
Ventajas de los Sistemas de Remote I/O en Entornos de Procesos Complejos
Las refinerías y otras instalaciones de procesos industriales requieren soluciones tecnológicas flexibles que permitan la integración de múltiples subprocesos en una red compleja. Los sistemas de remotas de entrada y salida (I/O) juegan un papel crucial, permitiendo digitalizar y transmitir datos de sensores y actuadores (por ejemplo, temperatura, niveles de llenado) al sistema de control central de manera rápida y confiable.
Entre las principales ventajas de estos sistemas en comparación con instalaciones tradicionales de punto a punto se destacan:
• Hasta un 90% de ahorro de espacio: Al eliminar la necesidad de grandes armarios de distribución en la sala de control.
• Hasta un 50% de ahorro en costos: Al reducir el tiempo y materiales necesarios para el cableado de campo.
• Mayor velocidad de puesta en marcha: Con funciones que simplifican el proceso de instalación y configuración, tanto en sitio como de forma remota.
• Diagnósticos proactivos: Los sistemas detectan fallos potenciales hasta 12 meses antes de que ocurra un incidente, minimizando el tiempo de inactividad.
• Compatibilidad completa con HART 7: Integración con dispositivos de campo convencionales, aprovechando toda la capacidad de transmisión de datos.
Control Local con Aisladores Ex i para Monitorización Condicional
Una refinería cliente requería una solución para la monitorización y control locales de un compresor de gas en Zona 1. Para este caso, se integraron aisladores Ex i y una solución HMI de R. STAHL dentro de una envolvente Ex p, junto con el sistema de monitoreo de Bently Nevada y otros componentes como un PLC. Esta solución a medida, diseñada y fabricada por R. STAHL, permite al cliente gestionar y analizar datos críticos de temperatura y vibración en el sitio.
Conclusión
La estación de campo de Remote I/O IS1+ para Zona 2 ofrece una solución integral y de alta disponibilidad que permite a las refinerías optimizar sus operaciones en áreas peligrosas. Con su diseño redundante, protección avanzada y capacidad de integración en entornos ATEX, esta tecnología es un pilar en la modernización de los sistemas de automatización y seguridad en la industria de procesos.
