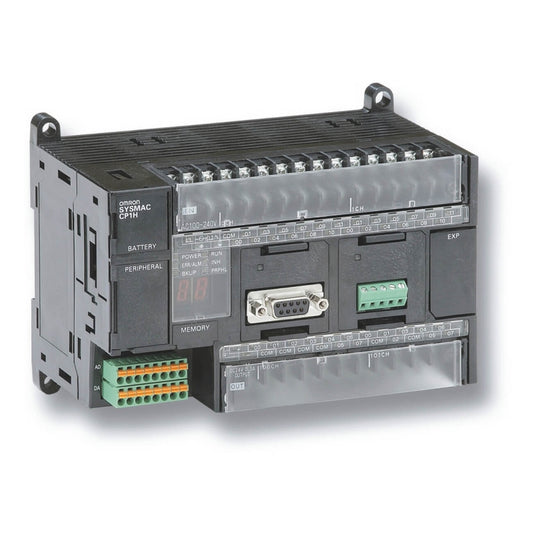

Un PLC (Controlador Lógico Programable) es un dispositivo electrónico clave en la automatización industrial. Su función principal es recibir señales de entrada desde sensores, botones o interruptores, procesarlas utilizando una lógica programada, y generar señales de salida que activan motores, válvulas, actuadores u otros sistemas de control. Gracias a su precisión y flexibilidad, el PLC es esencial en entornos industriales que requieren eficiencia, repetibilidad y control continuo de procesos.
Componentes Principales de un PLC

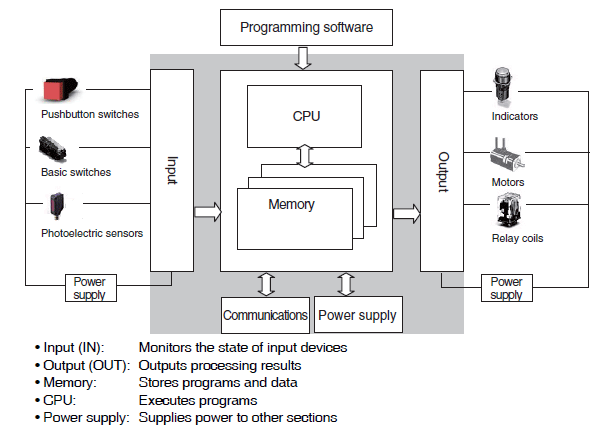

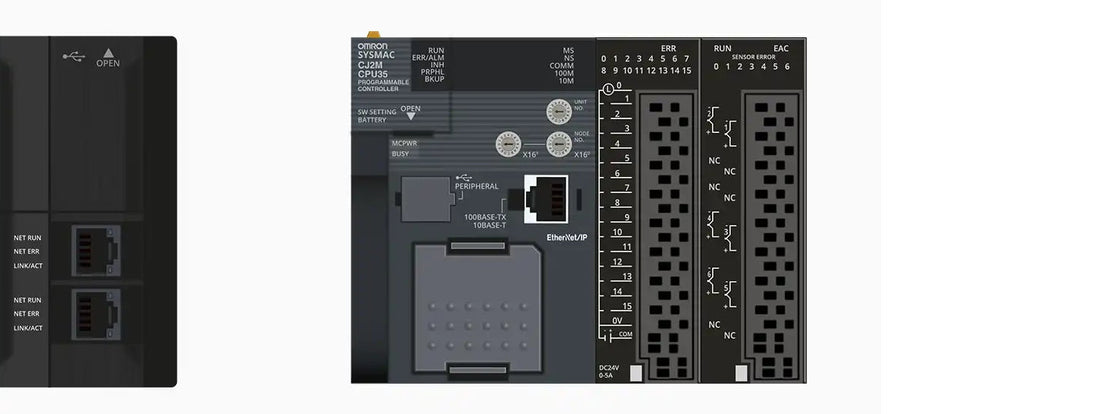

La Unidad Central de Procesamiento (CPU) se divide en varias partes. La más importante es el procesador, que ejecuta la lógica de control en ciclos de escaneo. Este sería inútil sin las memorias, tanto de programa (que almacena el código de usuario en ladder, texto estructurado o bloques funcionales) como de datos (que guarda registros para variables, temporizadores, contadores y buffers de E/S). La CPU también realiza la gestión de comunicaciones, coordinando protocolos industriales (Ethernet/IP, Profinet) y el manejo de periféricos.
Otro componente fundamental es la fuente de alimentación, que convierte tensiones de entrada (24V DC, 110-240V AC) en niveles operativos (5V DC, 3.3V DC).
Los módulos de Entrada/Salida (E/S) actúan como interfaz entre el PLC y los dispositivos externos:
-
E/S digitales (DI/DO): Manejan señales binarias, aceptando niveles desde 0-5V hasta 120V AC.
-
E/S analógicas (AI/AO): Procesan señales continuas con resoluciones de 16 bits, admitiendo rangos como 0-10V, 4-20mA, 0-5V, etc. Las salidas generan señales proporcionales (0-10V) o modulación por ancho de pulso (PWM) para control de velocidad en motores.
-
Módulos especializados: Como entradas de alta velocidad (>100 kHz) para manejar encoders o contadores rápidos.
La interfaz de comunicación en PLCs modernos incluye:
-
Protocolos de campo como Modbus RTU/TCP
-
Ethernet Industrial (EtherNet/IP) para sincronización en tiempo real
-
Puertos locales (USB, RS-232/485) para configuración y monitoreo
Módulos Especializados
-
Control de movimiento: Para interpolación de ejes en servomotores
-
Redundancia: CPUs gemelas con sincronización en tiempo real
Funcionamiento del PLC
El PLC opera bajo un ciclo de escaneo determinista que se repite continuamente:
-
Lectura de entradas: Muestrea todas las señales de entrada (digitales/analógicas) y almacena sus estados en bits de memoria.
-
Ejecución del programa: La CPU procesa la lógica (línea por línea en ladder), actualizando registros y variables.
-
Actualización de salidas: Transfiere los resultados a los módulos de salida, activando/desactivando actuadores.
-
Tareas de fondo: Realiza autodiagnósticos, actualiza temporizadores/contadores y gestiona comunicaciones.
El tiempo total del ciclo varía desde microsegundos (PLCs compactos) hasta milisegundos (sistemas industriales pesados), dependiendo de la complejidad del programa y velocidad del procesador.
Características y Funcionalidades Avanzadas
-
Control PID Integrado: Con ajuste automático (auto-tuning) para regulación de temperatura, presión o flujo.
Los tipos de datos utilizados por un PLC se pueden clasificar en tres grandes grupos
| Tipo de dato | Entrada al PLC | Salida desde el PLC |
|---|---|---|
| Estado ON/OFF (E/S discretas) | Pulsadores Selectores de rueda Sensores fotoeléctricos Sensores de proximidad Relés de entrada |
Indicadores Displays de siete segmentos Relés y contactores |
| Trenes de pulsos (serie rápida de ON/OFF) | Encoders rotativos Fotomicro sensores |
Servomotores Motores a pulsos |
| Valor analógico (corriente/voltaje) | Sensores de desplazamiento Termopares |
Variadores de frecuencia (inversores) |
Ventajas y desventajas de los PLC
Ventajas de los PLC:
- Flexibilidad en la programación y fácil adaptabilidad a diversos requisitos y aplicaciones de control.
- Funcionamiento fiable incluso en condiciones desafiantes.
- Amplia gama de opciones de PLC disponibles en el mercado, cada una adaptada a necesidades específicas.
- Escalabilidad para satisfacer las necesidades de automatización cambiantes.
- Control en tiempo real que garantiza tiempos de respuesta rápidos y coordinación precisa de maquinaria y procesos.
- Características integradas de diagnóstico y monitoreo que simplifican las tareas de resolución de problemas y el mantenimiento.
- Integración eficiente con otros componentes y sistemas de automatización, facilitando el intercambio de datos y la coordinación.
- Soporte para la implementación de funciones de seguridad, mejorando la seguridad en el lugar de trabajo.
- Recolección y registro de datos para análisis, permitiendo la monitorización del rendimiento, el mantenimiento predictivo y la optimización de procesos.
- Mejor valor a largo plazo con base en menores costos de mantenimiento y mayor flexibilidad del sistema, lo que los convierte en una opción rentable a lo largo del tiempo.
