Un servicio de verificación en campo para conocer, documentar y optimizar el desempeño de la parada segura, como base para decisiones de seguridad, productividad y Evaluación de Riesgos.
El Escenario Real: Una Falsa Sensación de Seguridad
En la consultoría de seguridad funcional en máquinas, solemos encontrar una percepción errónea: la creencia de que la simple instalación de un dispositivo de última generación para detectar personas en riesgo garantiza la integridad del trabajador. Sin embargo, la seguridad no es un componente que se compra, sino una condición de ingeniería que se valida. La presencia de una cortina de luz o un escáner láser es irrelevante si su posicionamiento no responde a la realidad cinemática de la máquina.

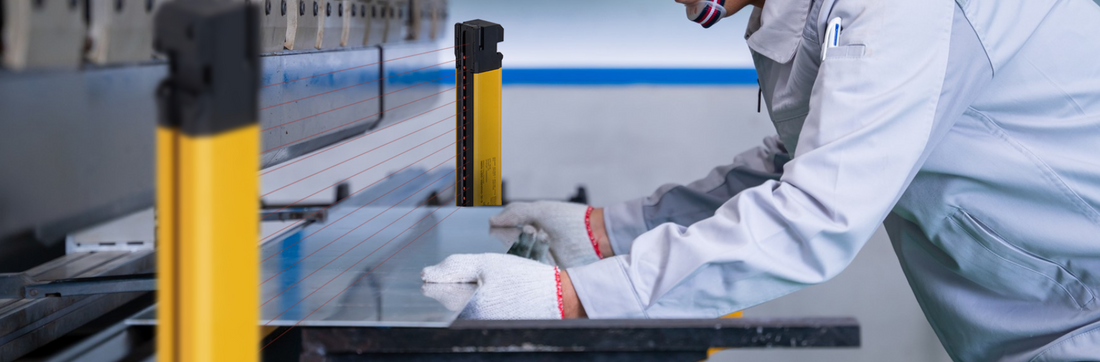

Imagina la siguiente escena: en tu planta, una celda robotizada de paletizado opera a gran velocidad. Para proteger a los operarios, se ha instalado una cortina de luz de última generación. Un operario, detectando un problema menor, introduce el brazo a través de la cortina para reubicar una caja. El robot se detiene, pero lo hace apenas unos milímetros antes de golpear la mano del trabajador.
En este caso, la electrónica funcionó: la cortina detectó la intrusión y envió la señal de parada. Sin embargo, lo que casi falla fue la distancia física del dispositivo de seguridad. Si el robot hubiera tardado una décima de segundo más en frenar, o si la cortina hubiera estado instalada diez centímetros más cerca, estaríamos hablando de un accidente grave.
1. ¿En qué consiste la validación de esta distancia?
La validación es un proceso técnico que asegura que la instalación física cumple con los cálculos teóricos.
Según la norma ISO 13855:2024, actualizada en 2024, la distancia de seguridad es la separación mínima requerida entre el campo de protección del dispositivo y el movimiento o punto de operación peligroso. Su propósito es simple: cuando el operador interfiere el campo de detección, la máquina debe detenerse antes de que la persona pueda llegar a la zona peligrosa. A diferencia de los resguardos fijos, los dispositivos de seguridad dependen del tiempo de reacción y parada de la máquina, lo que convierte el cálculo de la distancia en una tarea de ingeniería obligatoria, en lugar de una estimación aproximada para la instalación.
Y esto no solo influye en la seguridad de las personas, sino también en la ergonomía y productividad del trabajo cotidiano: alejar en exceso una cortina fotoeléctrica, le demanda al operador más esfuerzo y tiempo para interactuar con su zona de trabajo.
2. ¿Quién debe realizarla?
Esta medición debe ser efectuada por personal técnico competente con conocimiento profundo de las normas ISO 13855 e ISO 13849-1, generalmente certificados por entidades como TÜV. Es fundamental que sea alguien con formación en seguridad de máquinas, ya que no solo se trata de leer un número, sino de entender el método de detección del dispositivo de seguridad y el comportamiento dinámico de la máquina.
3. Instrumentación necesaria
No se puede medir con un cronómetro manual. Se requiere un analizador de tiempo de parada con una calibración certificada bajo la norma ISO EN ISO/IEC 17025. Este equipo se conecta por cables a un transductor y actuador colocados temporalmente sobre la máquina, de manera de medir con precisión de milisegundos, desde el momento en que se activa el dispositivo de seguridad hasta que el movimiento peligroso llega a velocidad cero.
4. El proceso de medición
El técnico realiza varias mediciones (habitualmente 10 repeticiones para obtener un valor estadísticamente fiable) en las condiciones más desfavorables (máxima velocidad y máxima carga). La norma ISO 13855:2024 pone especial énfasis en considerar no solo el frenado mecánico, sino también el tiempo de procesamiento de la lógica de seguridad.
El servicio de medición del tiempo de parada permite obtener ese valor de forma objetiva, repetible y documentada, directamente en la máquina real y en sus condiciones de uso.
4. Cuestiones adicionales que se revisan
Durante la validación, no solo se mide el tiempo. También se verifican y registran otros aspectos de No-Conformidad como:
- Planos de Referencia y Escalones: La nueva norma ISO 13855:2024 clarifica ahora la ambigüedad en presencia de plataformas o escaleras. Se debe distinguir si un peldaño es un "ascenso" o "descenso" para definir desde dónde comienza a medirse la distancia de seguridad.
- Conservación del dispositivo de seguridad: Se revisa si ha sido desmontado el dispositivo o partes de este, o si está dañado exteriormente: ¿está la lente frontal sucia, arañada o en malas condiciones? ¿ha sido la carcasa golpeada?
- Conservación de la instalación: Se revisa que no haya cables dañados o extremos de cables abiertos. También si ha habido cambios en el entorno de la máquina, o en las partes móviles peligrosas.
- Posibilidad de elusión: ¿Puede alguien pasar por debajo, por encima o alrededor del sensor? La nueva norma ISO 13855:2024 establece una metodología integral y precisa para prevenir todas las trayectorias de alcance indebido.
- Reflejos e interferencias: En el caso de escáneres láser y cortinas de luz, se revisa que no haya superficies que causen falsas detecciones o puntos ciegos.
- Estado de los frenos: Un aumento en el tiempo de parada respecto a mediciones anteriores puede indicar un desgaste peligroso en el sistema de frenado.
- Ubicación del pulsador de rearme (reset): El mando de control manual de seguridad (SRMCD) puede ser alcanzado desde el interior de la zona peligrosa, o su ubicación no ofrece una visión total (100%) de la zona resguardada para confirmar que no hay nadie antes de rearmar.
Resultado: La Fórmula Que Salva Vidas
Tras las mediciones de campo, la norma ISO 13855:2024 establece la metodología de cálculo para obtener la distancia de separación S óptima, asegurando que el diseño contemple todas las variables de riesgo:
S = (K x T) + DDS + Z
- K (Velocidad de aproximación): Es el parámetro que representa la velocidad de movimiento del cuerpo humano o sus partes (por ejemplo: 1600 mm/s aproximación caminando o 2000 mm/s para movimientos de extremidades superiores).
- T (Tiempo total de respuesta del sistema): Es el tiempo total medido desde la activación del dispositivo de seguridad hasta el cese del movimiento peligroso. Incluye el tiempo de reacción del sensor, el retardo de la lógica de control, el tiempo de respuesta del componente de parada, y el tiempo de frenado mecánico de la máquina.
- DDS (Distancia de Detección Suplementaria): Es la distancia adicional que depende de la capacidad de detección efectiva del dispositivo (resolución). Representa cuánto puede penetrar una parte del cuerpo en la zona de protección antes de que se genere la señal de parada.
- Z (Factor de incertidumbre): Es un valor adicional que contempla las tolerancias en la medición, el desgaste previsible de los componentes y las posibles variaciones en el rendimiento de frenado a lo largo del tiempo.
Los dispositivos de seguridad que requieren la Medición de parada para validar su distancia de separación son:
- Cortinas fotoeléctricas
- Escáneres láser
- Sensores radar
- Cámaras de visión artificial
- Alfombras o pisos sensibles
- Interruptores de enclavamiento asociados a resguardos móviles
- Comandos bimanuales
- Pedales o pulsadores de avance controlado
Beneficios directos para ti
- Optimización sin comprometer la seguridad: al conocer el tiempo real, evitas alejar en exceso los dispositivos y resguardos de seguridad, manteniendo el nivel de protección requerido con la mejor ergonomía y productividad posible.
- Menos retrabajos y costos: al contar con mediciones reales y documentadas, se evitan retrabajos por adoptar distancias conservadoras.
- Menos salidas de servicio inesperadas: detectar tiempos crecientes o inestables puede anticipar el desgaste de frenos, acoplamientos, variadores, parámetros de control, etc.
- Soporte para cumplimiento y auditorías: dispones de un registro técnico y trazable del ensayo, realizado por un auditor externo independiente.
- Mejora de la Evaluación de Riesgos en maquinaria industrial.
¿Cuándo solicitar la medición del tiempo de parada?
- Durante el diseño o integración de una nueva máquina o línea, para dimensionar correctamente medidas de protección.
- Antes de la puesta en servicio o en la recepción de equipos, para contar con un valor base.
- Tras modificaciones: cambio de variadores, motores, frenos, PLC/seguridad, software, parámetros de rampas, mecánica o transmisión.
- Cuando cambian las condiciones de proceso: mayor velocidad, nueva carga, nuevo producto, cambios de herramienta o de ciclo.
- Ante incidentes, cuasi-incidentes o hallazgos de auditoría, para confirmar tiempos reales de detención.
- En mantenimiento preventivo: como verificación periódica cuando el desempeño del frenado es crítico.
La seguridad no se supone, se mide
Omitir la Medición de parada es como conducir un coche sin saber si los frenos responderán a tiempo ante un obstáculo. La norma ISO 13855:2024 nos ofrece el marco técnico para garantizar que el diseño de nuestras fábricas sea realmente seguro.
Si hace tiempo que no verificas las distancias de seguridad de tus máquinas, o si has realizado cambios en la velocidad de producción, es el momento de actuar. Validar los tiempos de parada y actualizar la Evaluación de Riesgos es asegurar la continuidad de la operación y proteger el capital más valioso de tu organización: su gente.
