Cómo medir la parada real de una máquina para proteger personas, optimizar distancias y respaldar decisiones técnicas.
El escenario real: la falsa sensación de seguridad
En la consultoría de seguridad funcional en máquinas, solemos encontrar una percepción errónea: la creencia de que la simple presencia de una cortina de luz o un escáner láser permiten detectar personas en riesgo y garantizar la integridad del trabajador. Sin embargo, la seguridad no es un componente que se compra, sino una condición de ingeniería que se valida.
Imagine la siguiente escena: en su planta, una celda robotizada de paletizado opera a gran velocidad. Para proteger a los operarios, se ha instalado una cortina de luz de última generación. Un operario, detectando un problema menor, introduce el brazo a través de la cortina para reubicar una caja. El robot se detiene, pero lo hace apenas unos milímetros antes de golpear la mano del trabajador.
En este caso, la electrónica funcionó: la cortina detectó la intrusión y envió la señal de parada. Sin embargo, lo que casi falla fue la distancia física del dispositivo de seguridad. Si el robot hubiera tardado una décima de segundo más en frenar, o si la cortina hubiera estado instalada diez centímetros más cerca, estaríamos hablando de un accidente grave.
¿En qué consiste la validación de esta distancia?
El servicio de CPI consiste en medir en la máquina el tiempo que transcurre desde que se activa una función de seguridad —por ejemplo, una cortina de luz— hasta que el movimiento peligroso de la máquina alcanza una condición segura. Esta medición es clave porque la norma ISO 13855:2024 establece los criterios para posicionar y dimensionar los dispositivos de seguridad en función de la velocidad de aproximación del cuerpo humano y del tiempo total de respuesta de la máquina. En otras palabras, no alcanza con instalar un dispositivo de seguridad: debe demostrarse que está ubicado a una distancia suficiente para que la persona no pueda alcanzar la zona peligrosa antes de que la máquina se detenga.
De acuerdo con la norma ISO 13855, esta validación debe ser realizada en los siguientes dispositivos de seguridad: cortinas fotoeléctricas, escáneres láser, sensores radar, cámaras de visión artificial, alfombras o pisos sensibles, resguardos móviles enclavados, y los mandos de avance controlado -comandos bimanuales, pedales o pulsadores-.
Realizado por técnicos que entienden de máquinas
Esta medición debe ser efectuada por personal técnico competente con conocimiento profundo de las normas ISO 13855 e ISO 13849-1, generalmente certificados por entidades como TÜV. Es fundamental que sea alguien con formación en seguridad de máquinas, ya que no solo se trata de leer un número, sino de entender el método de detección del dispositivo de seguridad y el comportamiento dinámico de la máquina. CPI aporta especialistas capaces de interpretar la instalación completa, identificar condiciones críticas y entregar conclusiones técnicas claras para tomar decisiones con fundamento.
Instrumentación necesaria
Para obtener un resultado válido se requieren instrumentos específicos, no cronómetros manuales ni estimaciones visuales. El servicio utiliza un analizador de tiempo de parada con una calibración certificada bajo la norma EN ISO/IEC 17025. A este equipo se conectan por cables, un transductor y un actuador colocados temporalmente sobre la máquina, de manera de medir con precisión de milisegundos, desde el momento en que se activa el dispositivo de seguridad hasta que el movimiento peligroso llega a velocidad cero.
Medición y cálculo que salva vidas
La metodología contempla ensayos repetidos en las condiciones más desfavorables razonablemente previsibles, como máxima velocidad, máxima carga o ciclo más exigente. Se activa el dispositivo de seguridad, se registra la respuesta del sistema y se verifica el momento en que el movimiento peligroso llega a una condición segura. El servicio de medición del tiempo de parada permite obtener su valor de forma objetiva, repetible y documentada, directamente en la máquina real y en sus condiciones de uso.

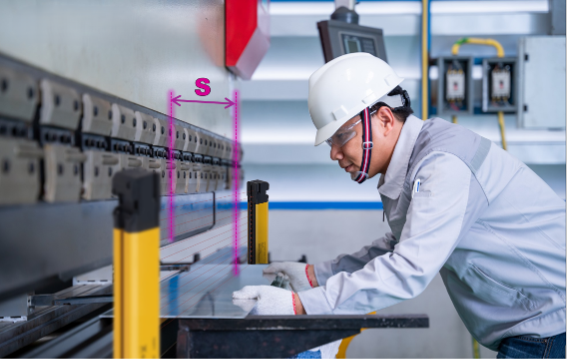

Tras las mediciones de campo, se calcula la distancia de separación S aplicando los criterios de la norma ISO 13855:2024, y finalmente, se revisa la coherencia entre medición, instalación existente y necesidad de ajuste.
S = (K x T) + DDS + Z
Donde:
− K: Velocidad de aproximación.
− T: Tiempo total de respuesta del sistema.
− DDS: Distancia de detección suplementaria.
− Z: Factor de incertidumbre.
Durante la validación no solo se mide el tiempo de parada, también se revisan posibles no-conformidades en la instalación que afecten la seguridad real. Se verifican referencias de medición en plataformas o escalones, conservación del dispositivo, estado del cableado, cambios en el entorno, posibilidad de eludir sensores, reflejos o interferencias, condición de frenos y ubicación del pulsador de rearme, especialmente si puede accionarse desde la zona peligrosa o sin visión completa del área protegida.
Un informe útil para decidir
El resultado para el cliente es un informe técnico con los tiempos medidos, las condiciones de ensayo, los dispositivos evaluados, los hallazgos de no conformidad, y las conclusiones sobre la distancia de seguridad. El documento puede servir como respaldo para auditorías, recepción de equipos, validaciones internas, mantenimiento preventivo o rediseño de protecciones. También permite comparar mediciones futuras y detectar desvíos en el desempeño de frenado. En la práctica, el cliente obtiene una base objetiva para confirmar si la instalación protege adecuadamente o si requiere ajustes.
Más seguridad sin perder productividad
Entre los beneficios principales se destacan la reducción de riesgos para las personas, la optimización de la ubicación de resguardos y sensores, y la disminución de retrabajos por distancias definidas de manera conservadora o insuficiente. Medir permite proteger sin alejar innecesariamente al operador de su tarea, mejorando ergonomía y productividad. Además, un aumento del tiempo de parada puede anticipar desgaste de frenos, variadores, acoplamientos o parámetros de control, ayudando a prevenir paradas no planificadas y decisiones tardías.
El momento ideal para pedirlo
Conviene solicitar la medición durante el diseño o integración de una nueva máquina, antes de la puesta en servicio, después de modificar variadores, motores, frenos, PLC de seguridad, software, rampas o transmisiones, y cuando cambian velocidad, carga, producto o ciclo. También es recomendable ante incidentes, cuasi accidentes, hallazgos de auditoría o como verificación periódica en mantenimiento preventivo.
La seguridad no se supone, se mide
Omitir la medición del tiempo de parada es como conducir un coche sin saber si los frenos responderán a tiempo ante un obstáculo. La norma ISO 13855:2024 nos ofrece el marco técnico para garantizar que el diseño de nuestras fábricas sea realmente seguro. Si necesita validar una línea nueva, revisar una instalación existente o preparar documentación para auditorías, contacte a CPI para cotizar el servicio. Validar los tiempos de parada es asegurar la continuidad de la operación y proteger el capital más valioso de su organización: su gente.
